电缆分布式光纤测温在线监测装置

01

分布式监测:可获得光纤沿线任一点的温度信息;

02

本质安全性:高绝缘性能、防电磁干扰、耐腐蚀、耐高温;

03

测量精度高:测试精度最高可达1米,温度精度可达到±0.1℃;

04

测量距离长:单线测试长度可达15km以上;

05

高温可测量:选择适合的感温光缆,可监测600℃以上高温;

06

长期稳定性:传感器为石英光纤,使用寿命长、长期稳定性高、监测维护成本低;

07

测量距离长:单线测试长度可达15km以上;

08

高温可测量:选择适合的感温光缆,可监测600℃以上高温;

Product Introduction

产品详情介绍

产品概述
JLD-CW-F分布式光纤测温仪是一种光时域温度监测系统,以光纤中的拉曼散射原理为技术基础,综合光时域反射技术(OTDR),实现连续测量光纤沿线任一点所处的温度。其测量距离从几公里到几十公里的范围,空间定位精度可达到1m量级,且能进行不间断实时在线监测。

电力电缆的温度是反映其运行状态的重要参数,JLD-CW-F系列电缆分布式光纤测温在线监测装置依据DL/T 1573-2016《电力电缆分布式光纤测温系统技术规范》开发生产,通过对电缆表面温度进行测量和监视,可以全面了解其绝缘老化情况、准确评估其工作状态、及时发现其故障隐患,对提高电缆运行可靠性、减少故障发生次数、降低故障损失具有重要意义。

产品功能

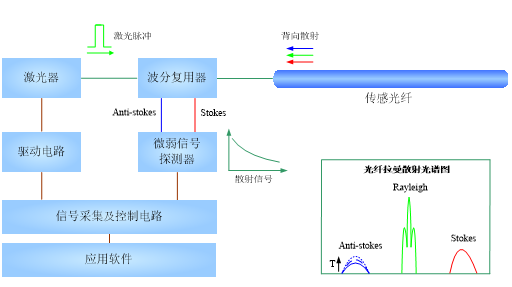

在光脉冲入射到传感光纤后,光子在光纤中的传播由于受到光纤的密度、应力、光纤中的掺杂、温度、弯曲变形等因素的影响,有一部分散射光会沿入射光反向传播,称之为背向散射光。探测光进入光纤,在传输过程中产生自发拉曼散射,其产生的后向反斯托克斯光对温度敏感,即随温度增加而加强。再结合光时域反射技术进行空间定位,并通过分析比较后向拉曼散射信号,即可得到光纤沿线任一点对应的温度信息。从而实现目标物体温度信息的实时分布式监测。


产品特点


  • 分布式监测:可获得光纤沿线任一点的温度信息;
  • 本质安全性:高绝缘性能、防电磁干扰、耐腐蚀、耐高温;
  • 测量精度高:测试精度最高可达1米,温度精度可达到±0.1℃;
  • 测量距离长:单线测试长度可达15km以上;
  • 高温可测量:选择适合的感温光缆,可监测600℃以上高温;
  • 长期稳定性:传感器为石英光纤,使用寿命长、长期稳定性高、监测维护成本低;
  • 测量距离长:单线测试长度可达15km以上;
  • 高温可测量:选择适合的感温光缆,可监测600℃以上高温;


系统参数

测温性能

测量距离

0~16km(业界领先)

测量时间

2s/通道(业界领快)

测温精度

±0.5℃(全范围)

温度分辨率

0.1℃

通道数量

1~8(可选)

测温范围

-40℃~85℃(常规光纤)

-40℃~250℃(特殊光纤)

采样间隔

0.4m,0.8m(业界最优)

空间分辨率

0.5m,1m,2m,3m

定位精度

0.2m,0.8m

系统接口

光纤接头

FC/APC

通讯接口

Ethernet,USB,RS232

继电器

46路温度报警,2路系统故障

开关量输入

16路

工作条件

工作温度

-10℃~60℃

工作湿度

0~95%R.H.,无凝露

工作电源

DC 24V,AC 220V(可选)

IP等级

IP50

系统配置

  •      分布式监测:可获得光纤沿线任一点的温度信息;
  •      本质安全性:高绝缘性能、防电磁干扰、耐腐蚀、耐高温;
  •      测量精度高:测试精度最高可达1米,温度精度可达到±0.1℃;
  •      测量距离长:单线测试长度可达15km以上;
  •      高温可测量:选择适合的感温光缆,可监测600℃以上高温;
  •      长期稳定性:传感器为石英光纤,使用寿命长、长期稳定性高、监测维护成本低;
  •      测量距离长:单线测试长度可达15km以上;
  •      高温可测量:选择适合的感温光缆,可监测600℃以上高温;

服务保障
  • 提供现场培训指导, 开展现场演示操作。
  • 提供详尽的中文说明书和用户指导。
  • 一年免费保修, 终身备品支持和维护。
  • 热线电话 365 天全天候解答用户的咨询。
