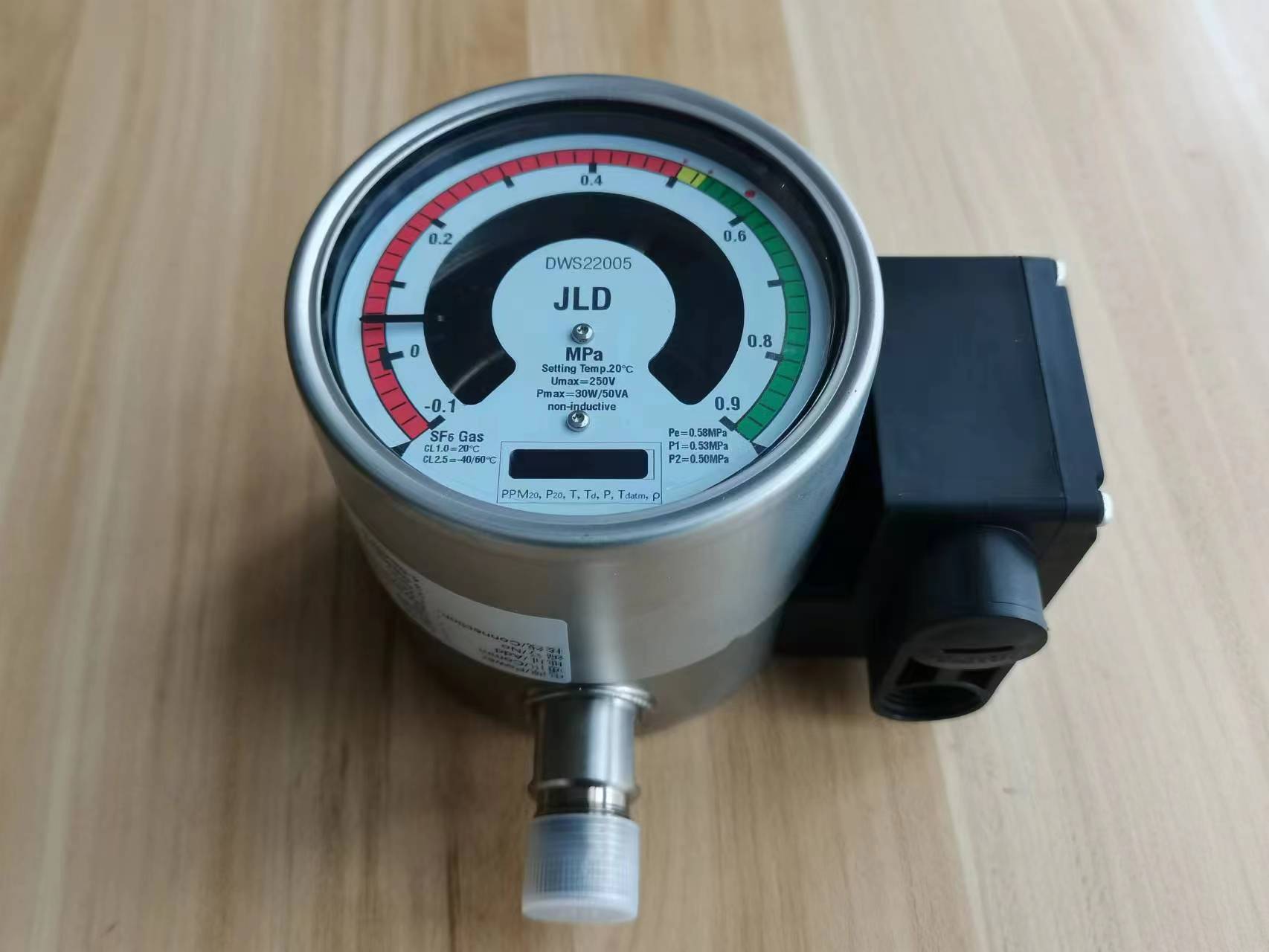

数显远传式SF6密度继电器(JLD-SDP1001)

01

防护等级:IP65,材质:不锈钢

02

露点范围:-50…+20℃ Td/f(可选功能)

03

露点精度:±3℃ Td(可选功能)

04

压力范围:0…+10bar

05

压力值(密度)精度:±1 FS

06

检测量程:0~1.0Mpa

07

温度范围: -40…+80℃(可扩展量程),温度精度:±1℃

08

密封性能:≤1×10-8mbar.l/s(氦气检漏)

09

耐受电压:2KV,50Hz。

010

输出通讯方式: RS485、通讯协议: ModBus

Product Introduction

产品详情介绍

产品概述

数显远传式 SF6 密度继电器(JLD-SDP1001),主要用于监测密封容器中 SF6 气体密度。应用在以 SF6 气体作为绝缘介质的高压电气设备上,且适用于户外工作环境,控制和监视密封容器中 SF6 气体的密度(P20 压力),并带有报警和闭锁接点,应用在 SF6 高压断路器、中压开关、气体绝缘设备(GIS)、高压电缆、变压器和互感器上,液晶滚动显示 SF6 电气设备中的 PPM20 微水含量, P20 压力,温度,露点,常压露点,压力,密度,并带有通讯接口,通过 RS485 通讯方式,把 SF6 气体 PPM20 微水含量,P20 压力,温度,露点,常压露点,压力,密度的数据传输到监控室后台,通过后台即可时时观测该 SF6 密度继电器读数。(前述 SF6 露点、微水为可选功能)

该产品同时具有指针显示SF6 气体的密度(P20 压力)。该密度继电器有两组或三组接点(根据不同需求定义),可发出报警和闭锁控制信号,并带有指示显示。SF6 气体密度继电器可选择内灌硅油,以提高抗震和抗冲击能力。随着无人值守变电站向网络化、数字化方向发展以及对遥测、遥信的要求,以物联网技术实现对变电站的 SF6 气体密度在线监测,具有重要的现实意义。

带远传功能的 SF6 气体密度继电器通过有线RS485-MODBUS 通信方式将采集数监测据传输到现场监测单元;从而进一步将采集的 SF6 密度数据上传到 SF6 密度监测管理平台。管理平台对收到的数据进行存储、显示和处理;当高压电气设备 SF6 气体发生泄漏时,数据处理服务器能立即指示出漏气引起的压力或密度变化情况,并给出预警信号,提示维护人员进行系统检修。在管理平台上存储的 SF6 密度历史测量数据可供工作人员及远程管理系统查询。

具体结构有左右出线,双左出线和双右出线正常运行时,系统可随时在线监测、记录 GIS 的状态,并利用诊断系统对设备的运行状态进行分析判断。当 GIS 出现异常时,该系统快速采集、处理故障数据,同时完成在线计算、存储、统计、报警、分析报表和数据远传等功能。


产品功能

实时在线监测 SF6 高压设备中 SF6 气体压力和密度值。

SF6 高压开关中SF6 气体泄漏报警、闭锁功能。

现场监测单元采用 RS485 总线通讯,将每个 SF6 表数据汇总采集,同时将监测数据通过 LORA 无线网络实时上传至监控中心。

系统可按设定时间频率采样存储数据(可存储 10 年以上)。

产品特点

指示和控制为传统机械结构,数字式信号采集和远传,机电一体式设计;

方便校验:传感器数据采集,采用 2 套采集系统,可单独校验,输出报警;

液晶+指针显示:缺电情况下按指针抄表数据,且能把指针和液晶数据对比;,

实现远传功能:外形在与传统的 SF6 气体密度继电器一致的情况下,功能方面具备除了传统SF6 气体密度继电器具备的报警闭锁输出以外,还具备把 PPM20 微水含量, P20 压力,温度,露点,常压露点,压力,密度的数据传输到后台的功能;

清晰可见,功耗低:低功耗 OLED 液晶显示,解决传统显示在光线明亮情况下读数不清的问题。

RS-485 总线接口,系统扩展方便,便于实现遥测、遥信功能。

专用 10 芯接线盒,接线方便、美观。

传输距离远、配线简单。

抗电磁干扰能力强。

采用进口压力传感器和温度传感器。

密封性能好,优秀的氦质谱仪严格密封检验,漏率小于≤1×10-8mbar.1/s。

机械感温元件采用进口材料,温度补偿范围大,精度高,性能稳定,可靠。

输出温度补偿后 SF6 压力值,直观反映 SF6 密度变化情况。

刻度盘红、黄、绿色块表示不同的工作区域,不受环境温度的变化影响。

使用安全,维护方便,安装方式灵活。

可对运行中或新建变电站和 GIS 站进行系统改造或系统配套。

系统参数

输出通讯方式: RS485

通讯协议: ModBus

传输速度: 9600bps

工作电压:DC24V;

功率:3W

重量:1000g

防护等级:IP65

外壳材质:不锈钢

接头材质:不锈钢

机械接口: M20*1.5

露点范围:-50…+20℃ Td/f(可选功能)

露点精度:±3℃ Td(可选功能)

压力范围:0…+10bar

压力值(密度)精度:±1 FS

检测量程:0~1.0Mpa

温度范围: -40…+80℃(可扩展量程)

温度精度:±1℃

传感器响应时间: 露点传感器: 2S(20℃) (可选功能)

压力传感器: <0.5S(20℃)

密封性能:≤1×10-8mbar.l/s(氦气检漏);

安装方式:径向或轴向;

耐受电压:2KV,50Hz。

系统配置

服务保障

可选开展现场前期测绘,并提供现场安装调试培训指导;

提供详尽的中文说明书和用户指导;

一年免费保修,终身备品支持和维护;

热线电话 365 天全天候解答用户的咨询。
