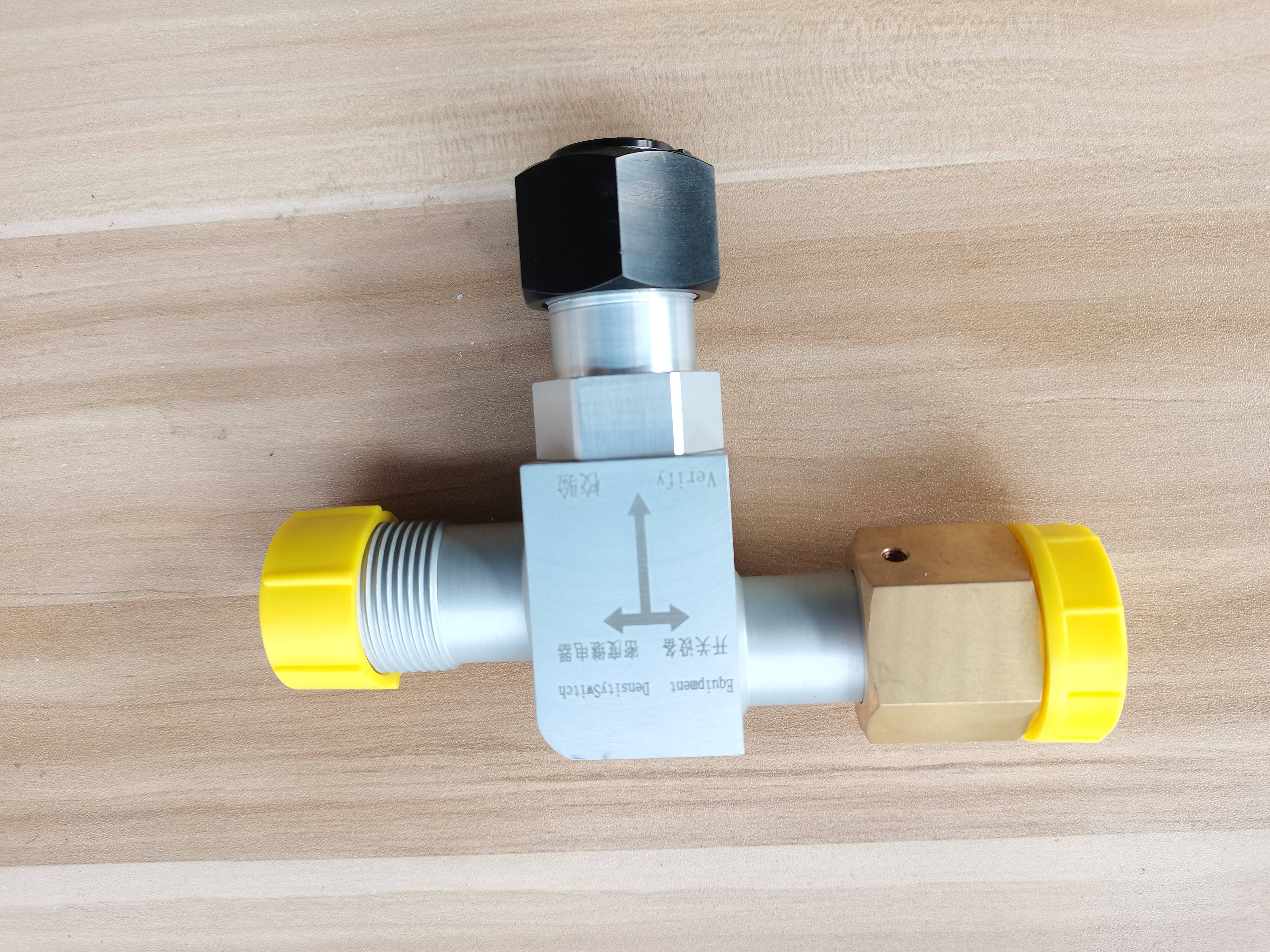

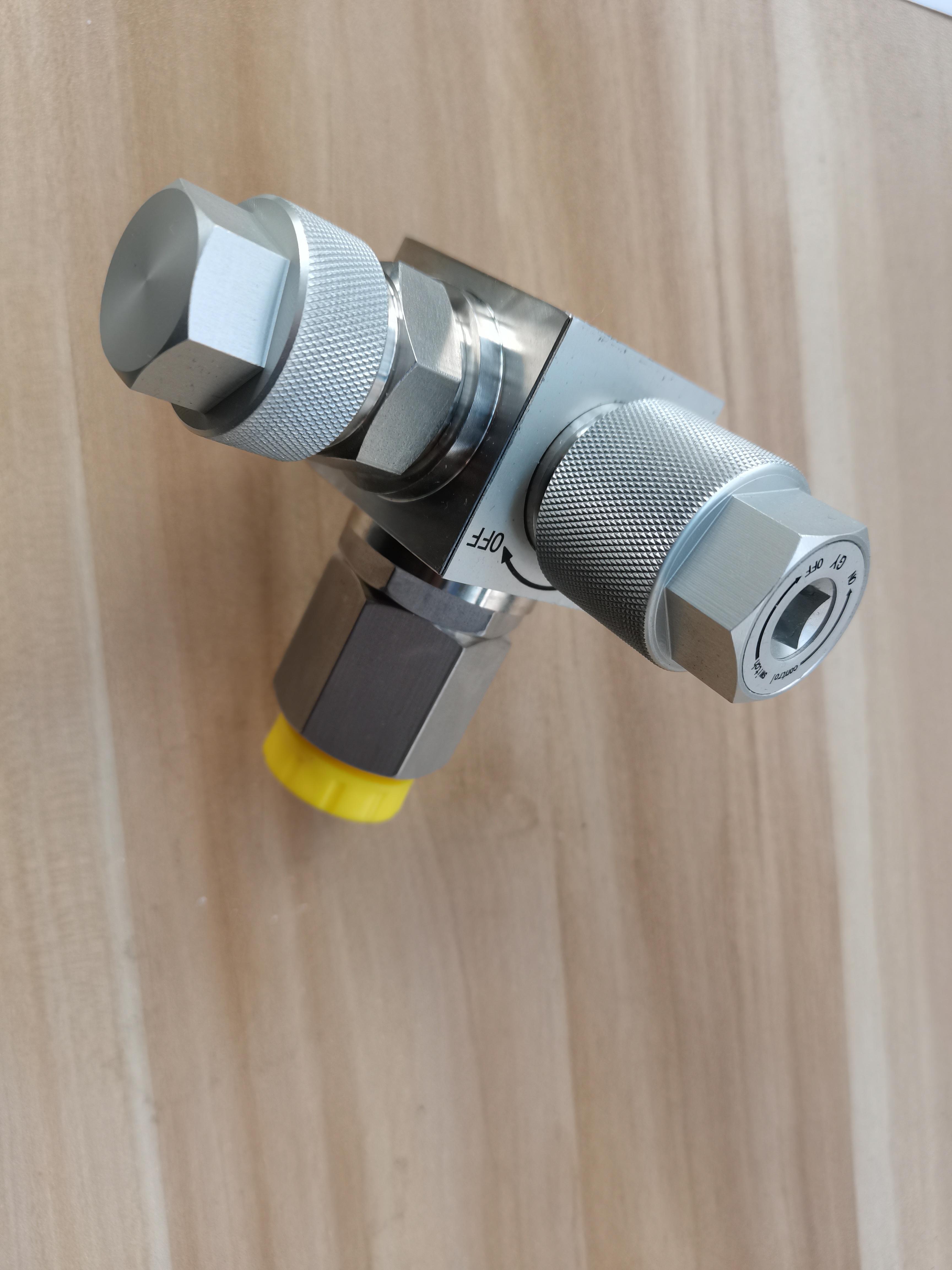

SF6密度继电器免拆卸校验三通阀

01

可配对国内外各种规格开关接口;

02

方便对 SF6 高压开关密度继电器校验、充气、微水、分解物、纯度测量;

03

手动阀操作简单灵活,状态标识清楚,设计有操作锁机构,防误操作;

04

阀体全不锈钢或黄铜制作,用户可选;

05

阀体内部充注压力>0.1MPa 高纯氮气。

Product Introduction

产品详情介绍

产品概述
SF6 防误锁阀控三通接头主要用于电力行业以 SF6 气体作为灭弧介质的高压设备中,通过操作在线检测阀上的旋钮,实现阀门与设备本体气路的通、断,从而实现对设备本体的充气、补气以及 SF6 密度继电器控制器的在线校验与更换工作。该产品设计有防误机械锁,防止设备运行过程中被误操作, 确保设备运行中的安全可靠性。

依据《国家能源局关于防止电力生产事故的二十五项重点要求》(国能安全〔2014〕161 号文)第 13.1.6 条规定:六氟化硫密度继电器与开关设备本体之间的连接方式应满足不拆卸校验密度继电器的要求。

产品功能
可配对国内外各种规格开关接口;
方便对 SF6 高压开关密度继电器校验、充气、微水、分解物、纯度测量;
手动阀操作简单灵活,状态标识清楚,设计有操作锁机构,防误操作;
阀体全不锈钢或黄铜制作,用户可选;

阀体内部充注压力>0.1MPa 高纯氮气。


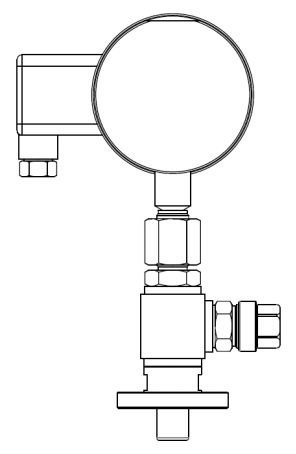

SF6 密度继电器校验在线四通或三阀是具有多个功能的组合式阀门,安装在开关本体 后,通过

操作阀体上的手柄来实现与本体气路的通断, 可实现如下功能的操作。

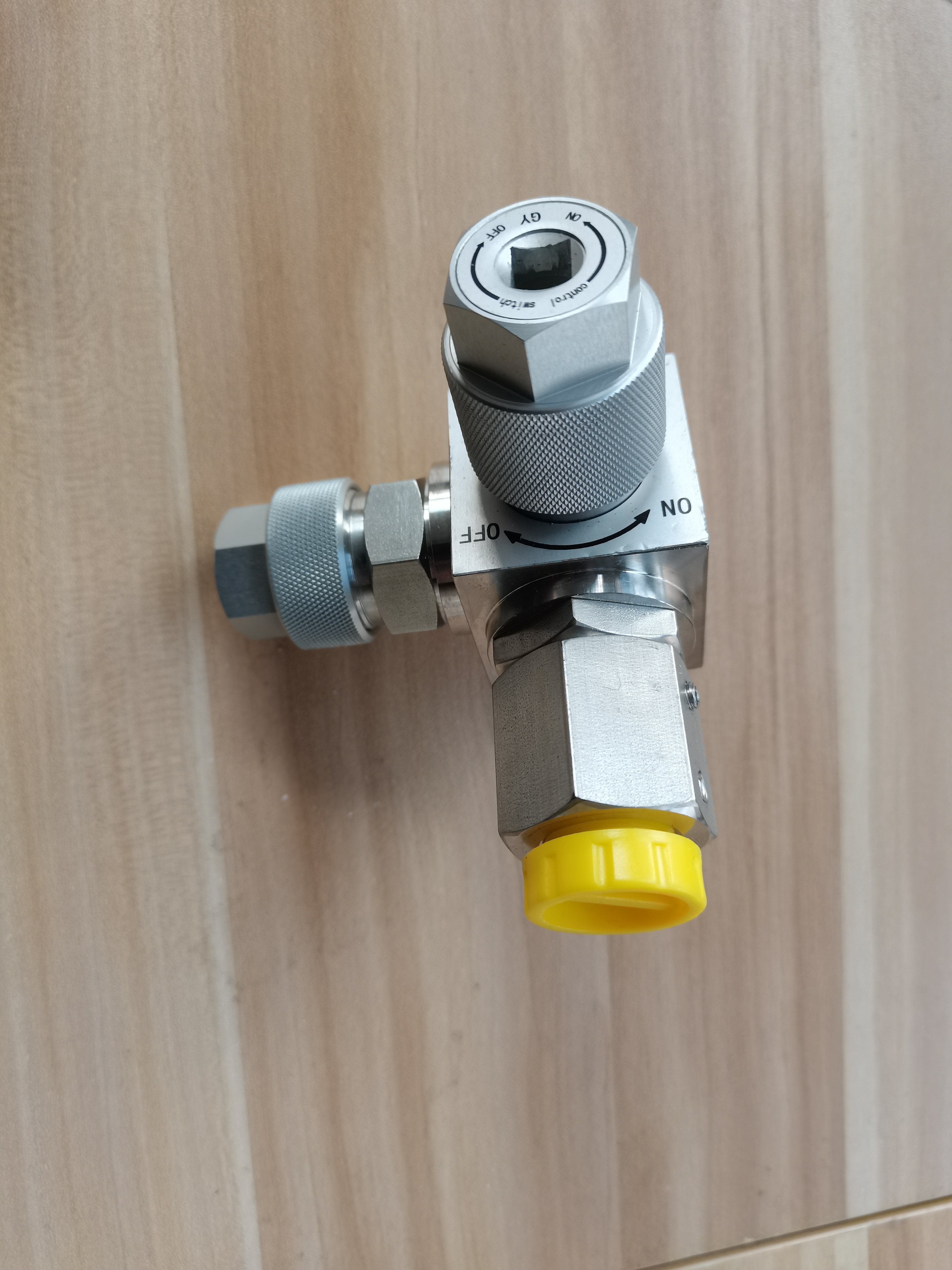

设备正常运行时,确保阀体上的手柄上设置的状态箭头指示在“开/ON”位置,此时 SF6 密度继电 器与设

 备气路接通,实时监测气室内压力变化;

手柄上设置的状态箭头指示在“/ON”位置,可对设备进行补气、测试微水及纯度时的取气, 直接将测

 试设备接头与四通或三通阀门预留的自封阀接头对接即可操作;

 实现不拆卸 SF6 密度继电器直接进行校验时, 旋转手柄状态箭头指示在“关/OFF”位置,此时本 体气路被

切断,将测试仪的接头与四通或三通阀上的校验口对接,即可进行校验操作,操作完成后将手柄旋 转至“开/ON”状


态,然后旋紧补气/校验口金属保护帽。


产品特点
可配对国内外各种规格开关接口;
方便对 SF6 高压开关密度继电器校验、充气、微水、分解物、纯度测量;
手动阀操作简单灵活,状态标识清楚,设计有操作锁机构,防误操作;
阀体全不锈钢或黄铜制作,用户可选;

阀体内部充注压力>0.1MPa 高纯氮气。

 压力等级: PN68;

 密封性能 绝对漏气率≤1×10-9Pa.m3/s;

 冲击性能: 600m/s2 ,冲击时间: 11ms

 操作寿命: 105 次;

环境温度: -40~+75℃。



系统参数

1.  压力等级: PN64;

2.  密封性能(泄漏测试):绝对漏气率≤1× 10-9Pa.m3/s;

3.  密封形式 金属硬密封和 O 型圈密封(根据不同开关对象);

4.  抗冲击性能:600m/s2,冲击时间:11ms;

5.  腐蚀环境测试: IEC60068-2-11 标准测试;使用寿命:100000 次(在线检测阀的开关次数);

6.  材质结构:  三通不锈钢 304;

7.  结构形式: 球阀结构,阀芯为镀金钝化密封(抗氧化、耐腐蚀);

8.  泄漏测试: 泄漏率<10-15MPa.m3/s;

9.  防暴压力测试: 4 倍 PN 下, 阀体正常;

10. 撞击震动测试: 撞击 10000 次后,泄漏值小于 1 ×10-8mbar*l/s;

11. 旋转测试: 针对螺纹进行安装旋转测试 5000 次,  螺纹无任何变化;

12. 连接气路进行相关试验, 试验内容;

13. 防护等级: IP65。


系统配置

序号

物资名称

规格型号                                                              (或图号)

单位

数量

备注

校表阀及配件









1

SF6密度继电器免拆卸校表阀

JLD-3T-A

12

不锈钢304材质

2

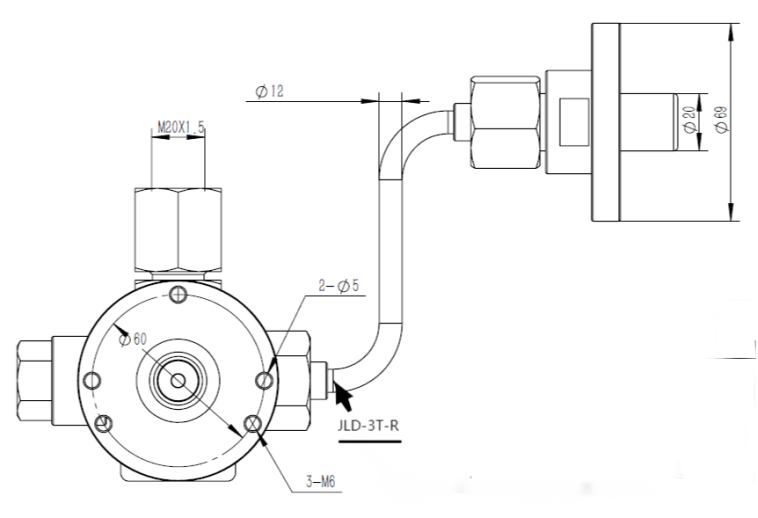

自封管路

JLD-3T-R

12

根据实际测绘长度定制

3

SF6密度继电器防雨罩

JLD-3T-F

12


服务保障

遵循的技术标准:

1.  符合国家或行业技术标准:

2.  六氟化硫气体密度继电器校验规程 DL/T 259-2012

3.  压力式六氟化硫气体密度控制器 GB/T 22065-2008

4.  压力式六氟化硫气体密度控制器 JJG 1073-2011

5.  一般压力表 GB/T 1226-2017

6.  电接点压力表 JB/T 9273-1999

7.  电气继电器 21部分:量度继电器和保护装置的振动、冲击、碰撞和地震试验 第1篇:振动试验(正弦) GB/T 11287-2000

8.  外壳防护等级(IP代码) GB/T 4208-2017

9.  电磁兼容 GB/Z 18509-2016

10. 继电保护和安全自动装置基本试验方法 GB/T 7261-2016

11. 工业自动化仪表 标度的一般规定 JB/T 9253-1999

12. 继电器及其装置包装贮运技术条件 JB/T 7828-1995

13. 电气装置安装工程 高压电器施工及验收规范 DL/T 5850-2021

14. 六氟化硫电气设备运行、试验及检修人员安全防护导则 DL/T 639-2016

15. 气体绝缘金属封闭开关设备运行维护规程 DL/T 603-2017

提供前期现场测绘、方案制定及现场安装演示操作。
提供校验口与密度继电器校验仪对接接头。
提供详尽的中文说明书和用户指导。
一年免费保修,终身备品支持和维护。
热线电话 365 天全天候解答用户咨询。
