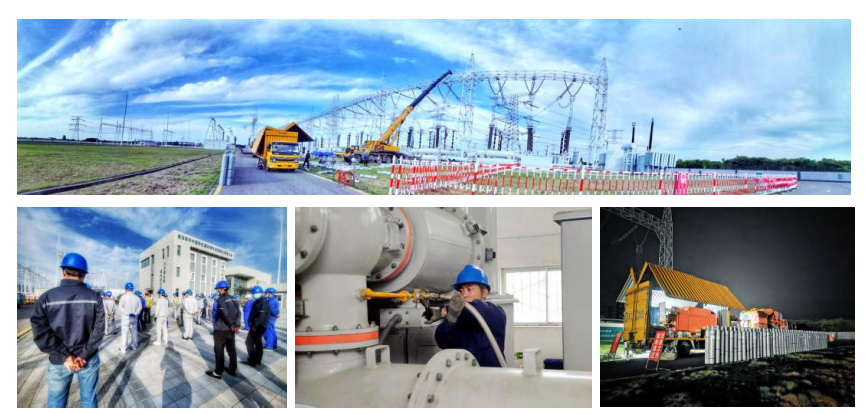

车载式 SF6 充气回收净化处理服务

标签:SF6专业服务
时间:2021-12-03
浏览量:271次

☆ 主要遵循标准:JB/DQ2588-90 六氟化硫充气及回收装置、GB/T12022-2014 工业六氟化硫、IEC6048D 新 SF6 规范及验收、GB/150-98 压力容器、HG20584-1998 钢制化工容器制造技术要求、DL/T 662-2009 六氟化硫气体回收装置技术条件、GB191-73 包装储运指示标、GB4064-1983 电气设备安全设计导则、GB5225.1-1996 工业机械电气设备;
☆ 简述:车载 SF6 综合处理装置,是将高性能 SF6 抽真空回收充气产品集成到箱式运载货车上, 充分适应现场用户的电力检修安装要求,将抽真空、回收、充气、净化处理的速率、质量作为设计制造的首要目标,针对不同电压等级的电力产品,指令操作每一步骤,快速机动完成作业。
二、技术方案:
1、结构:设备主要由回收系统、充气系统、提纯净化系统、储存液化系统、气化系统以及抽真空系统等组成。
1)设备结构采用整体工业设计,整体布局合理、美观,主机部件、零部件采用烤漆工艺, 具有良好的防锈、防震能力,安装采用紧固螺丝固定,使用可靠。
2)设备各管线的连接布局、拆装和设备各部件方便维修,易于操作。


2、整机功能:
1)对装置本身的管路系统及储气罐抽真空并进行真空度测量。
2)对 SF6 储气罐抽真空及进行真空测量。
3)从 SF6 储气罐中回收气体并加以储存及进行残压测量。
4)对 SF6 储气罐充气至额定工作气压。
5)滤除及吸附 SF6 气体中的杂质及水分等。净化 SF6 气体。
6)管路采用 DN25 大通径与真空泵和压缩机的抽气速率相匹配。
7)具备液态灌装能力,能将回收气体快速压装入气瓶,装瓶能力 5min/瓶


3、气路系统:
1)气体管路排列整齐、清晰、美观,横平竖直。
2)气体管路接头牢固可靠,与外部设备相连的接头与 SF6 气瓶口配套,连接方便、可靠。
3)整机采用硬密封管路接头,适用各种环境条件,整个气路系统的密封良好;
气路系统配备过滤系统,不会对 SF6 气体带入油、空气、金属粉尘等杂质。

4、气体回收系统:包括压缩机、粉尘过滤器、干燥过滤器、安全阀、逆止阀及气体压力表、真空泵、真空表等。
5、过滤净化系统
过滤器结构合理,便于活化再生,便于更换吸附剂。
6、抽真空系统包括真空泵、真空表(仪表灵敏度不低于 5Pa),抽真空系统具有防止真空泵
7、阀门:阀门采用硬密封接口,性能良好,在任何位置均不应向外泄漏气体,在关闸状态下不会有内部渗漏现象,操作应灵活、可靠,开闭指示应直观、正确,具有良好的防锈能力和较长的使用寿命。
9、主要功能:处理后的气体质量达到 GB/T 12022-2014 工业六氟化硫标准,气体杂质控制
指标见下表。

1、装置满足对六氟化硫气体进行回收、干燥、净化、灌装并以液态储存,回收率≥95%,净化速度 80kg/h。
2、电源:动力电源:AC380V;控制电源:AC220V。
3、回收装置适应入口初压(20℃):0~1.0MPa(绝对压力)。
4、电气设备回收后终压(20℃):≤1.33×10-4MPa(绝对压力)。
5、装置年漏气率<1%。
6、装置连续无故障运转时间≥1000h;累积无故障运转时间≥5000h。
7、噪声水平:整机≤75dB。
8、采用机械式高压复合处理技术。
9、有负压回收功能。
10、要求工业控制屏触控一键式操作,由一个或多个常闭电磁阀自动控制实现。
11、箱体为一体式,箱体防腐、防潮和防风措施。
12、配备专用工具箱及工具。
13、整套装置具有自检功能、故障判别功能和提示功能。
14、六氟化硫净化设备可扩展为自动升降功能。
15、六氟化硫净化设备能够抽真空、充气、回收的触屏自动控制。
16、具备液态灌装能力,能将回收气体快速压装入气瓶,装瓶能力 5min/瓶
17、具备气化加热系统,可同时将 5~10 瓶 sf6 气瓶加热气化,具备对多个气室同时充气的能力。
18、具备将气瓶内的气体一次性全部充完的能力,建议具备防止气瓶外部 凝露、内部固化的能力





表3 使 用 条 件 表

序号
单位

1
周围空气温度 最高气温
60
最低气温 -40
2 m 3000

3
湿 最大相对湿度
80
最小相对湿度 20

表4 随车配件
产品名称 型号、规格 数 量 单 位

1 高压回收充气铠装编制软管 30米、50米各2根 1套
2 SF6充气接头 国内国外开关充气头 1套
3 安全帽 GB标准 2个
4 设备专用加油桶 5L 2个
5 电源线拖车 3相4线 100
6 工作记录手册 说明书、工程记录单 1套
7 防护服 防毒面具、防护服、专用手套等 1套
SF6 气体回收处理服务

SF6 气体再生处理 简述
六氟化硫(sulfur hexafluoride)是一种无色、无臭、无毒、不燃的稳定气体,化学式 SF₆它的分子量为 146.07,在 20℃和 0.1 MPa 时密度为 6.1kg/m3,约为空气密度的 5 倍。六氟化硫在常温常压下为气态,其临界温度为 45.6℃,三相点温度为-50.8℃,常压下升华点温度为-63.8℃。六氟化硫分子结构呈八面体排布,键合距离小、键合能高,因此其稳定性很高,在温度不超过 180℃时,它与电气结构材料的相容性和氮气相似

简介
SF6 气体已有百年历史,它是法国两位化学家 Moissan 和 Lebeau 于 1900 年合成的人造惰性气体,
1940 年前后,美国军方将其用于曼哈顿计划(核军事)。

SF6 是强电负性气体,它的分子极易吸附自由电子而形成质量大的负离子,削弱气体中碰撞电离过程,因此其电气绝缘强度很高,在均匀电场中约为空气绝缘强度的 2.5 倍。SF6 气体在 t≈2000K 时出现热分解高峰,因此在交流电弧电流过零时,SF6 对弧道的冷却作用比空气强得多,其灭弧能力约为空气的 100 倍。由于 SF6 气体具有优良的灭弧性能和绝缘性能以及良好的化学稳定性,它从 20 世纪 50 年代末开始被用作高压断路器的灭弧介质。在超高压和特高压断路器中,SF6 作为灭弧介质,已取代油,并已大量取代了压缩空气。

从 60 年代中期起,SF6 被广泛用作高压电气设备的绝缘介质。SF6 气体绝缘的全封闭开关设备比常规的敞开式高压配电装置占地面积小得多,且其运行不受外界气象和环境条件的影响,因此不仅广泛用于超高压和特高压电力系统,而且已开始用于配电网络(SF6 气体绝缘的开关柜和环网供电单元)。SF6 气体绝缘的管道输电线的优点是介质损耗小、传输容量大,且可用于高落差场合,因此常用于水电站出线,取代常规的充油电缆。SF6 气体绝缘的变压器具有防火防爆的优点,这种配电变压器特别适用于人口稠密的地区和高层建筑的供电。SF6 气体绝缘的超高压变压器已研制成功,全气体绝缘变电所将是变电技术发展的一个方向。


性质

化学性质稳定。微溶于水、醇及醚,可溶于氢氧化钾。不与氢氧化钠、液氨及盐酸起化学的反应。
300℃以下干燥环境中与铜、银、铁、铝不反应。500℃以下对石英不起作用。250℃时与金属钠反应,
-64℃时在液氨中反应。与硫化氢混合加热则分解。200℃时,在特定的金属如钢及硅钢存在下,能促使其缓慢分解。

物性数据

1、性状:无色无味气体。

2、熔点(℃):-51

3、沸点(℃):-64(升华)

4、相对密度(水=1):1.67(-100℃)

5、相对蒸气密度(空气=1):6.602

6、饱和蒸气压(kPa):2450(25℃)

7、临界温度(℃):45.6

8、临界压力(MPa):3.76

9、辛醇/水分配系数:1.68

10、溶解性:微溶于水,溶于乙醇、乙醚

11、汽化热(Kg/mol):23.59(升华热)

12、熔化热(Kg/mol):5.82

13、黏度(mPa·s,气体):0.01576

14、黏度(mPa·s,液体):0.277

15、折射率(气体):1.000783 [3]
作用用途

1、新一代超高压绝缘介质材料。作为良好的气体绝缘体,被广泛用于电子、电气设备的气体绝缘。电子级高纯六氟化硫是一种理想的电子蚀刻剂,广泛应用于微电子技术领域,用作电脑芯片、液晶屏等大型集成电路制造中的等离子刻蚀及清洗剂。在光纤制备中用作生产掺氟玻璃的氟源,在制造低损耗优质单模光纤中用作隔离层的掺杂剂。还可用作氮准分子激光器的掺加气体。在气象、环境检测及其他部门用作示踪剂、标准气或配制标准混合气。在高压开关中用作灭弧和大容量变压器绝缘材料。也可用于粒子加速器及避雷器中。利用其化学稳定性好和对设备不腐蚀等特点,在冷冻工业上可用作冷冻剂(操作温度-45~0℃之间)。由于对 α 粒子有高度的停止能力,还用于放射化学。此外还作为一种反吸附剂从矿井煤尘中置换氧。

2、可用于有色金属的冶炼和铸造工艺,也可用于铝及其合金熔融物的脱气和纯化。在微电子业中, 可用六氟化硫蚀刻硅表面并去除半导体材料上的有机或无机膜状物,并可在光导纤维的制造过程中,作为单膜光纤隔离层掺杂剂。加有六氟化硫的电流遮断器额定电压高,且不易燃烧,另外,六氟化硫还用于各种加速器、超高压蓄电器、同轴电缆和微波传输的绝缘介质。目前六氟化硫是应用较为广泛的测定大气污染的示踪剂,示踪距离可达 100km。六氟化硫化学稳定性好,对设备不腐蚀,在冷冻工业中可作为冷冻剂(操作温度在-45~0℃之间),作制冷剂替代氟利昂,对臭氧层完全没有破坏作用,符合环保和使用性能的要求,是一种很有发展潜力的制冷剂。用作电气绝缘介质和灭弧剂,测定大气污染程度的示踪剂。

3、主要用于高压开关中灭弧,在大容量变压器和高压电缆中作为绝缘材料使用。可在核粒子加速器及避雷器 X 射线设备中作为气体的绝缘材料,利用SF6 化学稳定性好,对设备不腐蚀,在冷冻工业中可作为冷冻剂(操作温度在-45~0℃之间),SF6 对 α-粒子有高度的停止能力,故在放射化学中也有应用;也可作为一种反吸附剂从矿井煤尘中置换氧。

4、用作电子设备和雷达波导的气体绝缘体。

技术服务
我方将在合同生效后 30 天内,提供 1 份对业主方技术人员施工计划的大纲,大纲将包括工作时间、地点、计划、要求等。我方将在施工开始之前 20 天,将初步计划提交给业主方审查。
我方将为合同设备安排业主方技术人员的技术交底:
1)、我方将指派有经验的、能力较强的技术人员,对业主指定的现场的技术负责人进行沟通技术交底,并了解接下来施工的合同范围内的所有技术问题。我方将在业主方技术人员签字确认前准备好技术交底用的所有资料。
2)、我方将保证业主方技术人员在不同不确定的情况下(天气、紧急施工周期、应急处理等),使他们能够了解和掌握合同设备的操作、检验、维护、试验等。我方将保证业主方的技术人员在交底结束时,将与我司委派的交底有关的全部资料带回。
3)、交底开始前,我方将向业主方技术人员详细阐明与工作有关的规则制度和其它注意事项。
4)、在交底期间,我方将向业主方技术人员免费提供有关的技术文件、图纸、参考资料。前期施工沟通的目的及主要内容:
1)、目的:使用户全面系统地了解和掌握设备结构、原理、特点、调试、试验、检验、操作、故障分析处理、维护等方面的知识。
2)、培训主要内容:
A、理论部分
B、图纸及设计资料部分
C、运行管理部分
D、软件使用部分
E、调试、试验及维护部分3)施工人员的情况介绍
突发情况的应急处理等

售后服务及质量保证

1、售前、售后服务承诺

四川检立达检测技术有限公司拥有项目管理、现场服务、技术培训及控制方面的专业人员,对产品提供 7*24 的服务和技术支持,为客户提供优质完善的服务。
服务人员均接受系统的培训和严格的考核,具有良好的个人素质,扎实的技术理论知识和丰富的现场安装调试实践经验。技术人员和项目管理人员在服务工作中一直坚持我们的服务理念,兢兢业业、不畏艰难,得到了广大客户的好评。公司每年组织客户进行技术交流及研讨,邀请行业内专家对设备理论及相关知识进行讲解,同时收集设备运行情况及客户对设备技术完善改进的要求等信息,及时回答客户提出的技术问题。

合同签定后:按合同要求制定详细工作进度并严格按该计划执行,在整个项目执行过程中严格按照质量要求和我公司针对该项目制定的质量计划执行,并成立该项目的工程项目小组。

技术支持:及时提供与本合同设备有关的检验、验收、维护等相应的技术文件和技术指导、技术配合、技术支持等全过程的服务。

技术培训:技术全交底,包括设备工作控制原理、设备特性、工作流程、应用软件和有关的注意事项等。使用户能完全掌握我方所提供设备的操作及维护的所需知识,全面的了解水电站自动化元件原理与结构,定期分析用户使用状况,随时解答和解决用户提出的有关技术问题。严格按照具体的培训计划(时间、地点、人数),对用户的运行维护人员进行设备的维修保养培训,保证他们能熟练掌握设备的操作及日常维护、保养技术。

响应周期:2 小时内组织专业技术人员与用户通过电话或其它通讯方式进行设备故障分析、判断,确定问题解决方案;设备故障需要我方提供技术服务时,12 小时内作出答复,24 小时内派出服务人员到达现场。问题不解决,服务人员不离开现场,如需返厂修理,保证在双方商定的时间内交付使用。保证期结束后:建立产品销售档案和售后服务档案;保证期结束后对设备作一次使客户满意的全面检查,并继续对设备运行状况进行跟踪服务,帮助合同设备的完善和技术更新;包括软件的更新或功能增加均能无偿地提供给业主方。参加由业主方组织的合同设备重要技术问题的处理终身维护,同时以优质的服务及优惠的价格提供业主方长期安全稳定运行所需的组件、材料及向业主提供维修服务。
3、售后保证措施

我方承诺在接到业主单位派遣通知后,第一时间派出合格的能够胜任现场工作的专业工程师赴现场进行技术服务,包括技术交底、施工技术方案、验收等工作。
我方对我司的设备质量负责,使其符合技术规范和有关标准的要求。双方通力合作,采取必要措施确保合同设备尽快投入施工运行。
除另有规定外,所有由我方提供的合同设备为完整和合格的设备、组件或部件。不需再在工地进行加工、制造和修整。
如果在施工过程中发现由于我方设备缺陷,包括材质、质量、结构尺寸、误差等缺陷或错误,或由于技术指导人员因不正确指导造成损坏或损失,业主方有充分的理由要求我方退换货或要求我方采取措施修理,由此引起的责任和费用由我方承担。如果由于设计制造原因致使合同设备,包括组件和部件需要在工地进行加工、制作或修整时,我方承担所有费用。在合同执行过程中,由我方责任造成需要进行设备检验、试验、再试验、修理或调换,对我方发出请求时,业主方安排好进行上述工作的有关设备,我方负担由此而引起的一切修理或调换的费用)
在每批设备验收完毕后,业主将根据我方技术人员的指导及提交的技术文件对该批设备进行系统验收。我方对设备的验收质量负责,使其符合合同技术规范和有关标准的要求。业主方在初步验收前 14 天,通知我方每批自动化元件进行系统验收的预计日期,并在系统调试和初步验收前 5 天,通知其确切日期。我方派代表参加上述验收。
在每批验收结束后,双方选择适当时机进行验收。如果验收由于我方提供的合同设备和/或试验设备的故障而中断,初步验收试验重新进行。因我方责任致使验收试验失败,则从验收试验开始至再次验收试验开始之间的时间间隔被视同为安装工期的延迟。
